鋼結構工程在施工過程中，尤其在安裝和涂裝過程中，常常會問題頻發，針對這些問題，山西盛大鋼構怡達彩鋼，陸續更新過一些文章和大家一起學習。我們還會在后續的內容中和大家分享。
【山西太原鋼結構工程柱間支撐安裝存在的質量問題】
柱間支撐安裝中導致質量問題的原因：
    1.柱間支撐進場未對其尺寸進行復測；

    2.節點板存在角度制作的偏差或節點板變形，安裝過程也未進行調整，造成彎柱間支撐曲變形；
    3.施工人員素質較低，工作不認真負責。
柱間支撐安裝質量問題的處理辦法：
    1.構建進場后應進行尺寸復核，對變形超差的應及時處理，合格后才能安裝；
    2.提高施工人員的質量意識及操作技能，加大檢查力度。
【山西太原鋼結構工程涂裝中除銹質量達不到要求構件漆膜返銹】
按照規范規定：

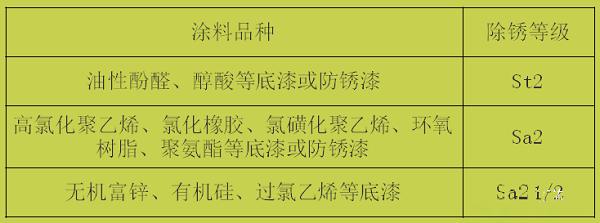

    1.涂裝前，鋼材表面除銹應符合設計要求和國家現行有關標準的規定。處理后的鋼材表面不應有焊渣、焊疤、灰塵、油污、水和毛刺等。當設計無要求時，鋼材表面除銹等級應符合下表規定：
    2.構件表面不應誤涂、漏涂、涂層不應脫皮和返銹等。涂層應均勻、無明顯皺皮、流墜、針眼和氣泡。

導致這種問題出現的原因：
    1.未達到設計和涂料產品標準的除銹等級要求；
    2.涂裝前：構件表面存在殘余的氧化皮，俗稱“蒼蠅腳”的細碎氧化皮；
    3.涂層厚度達不到設計規范要求；
    4.除銹后為及時涂裝，鋼材表面受潮返黃。
具體防止措施：

    1.涂裝前應嚴格按涂料產品除銹標準要求、設計要求和國家現行標準的規定進行除銹；
    2.對殘留的氧化皮應返工，重新作表面處理；
    3.經除銹檢查合格后的鋼材，須在表面返修前涂完投一遍返銹底漆。若涂漆前已返銹，則須重新除銹；
    4.涂料、涂層遍數、涂層厚度均應符合設計要求。
    山西盛大鋼結構工程公司，會在山西太原鋼結構工程的整個生產施工、安裝涂裝的流程中嚴格按規定操作執行，同時也會讓用戶感受到更貼心、更誠信的服務。有任何相關問題，歡迎您隨時洽談咨詢。
